300万部品0.2秒！iCAD SXの真価を引き出すPC選び2026

iCAD SXとは、iCAD株式会社が開発する機械設計に特化した高速3次元CADシステムです。現在、300万部品規模の大規模3次元データをわずか0.2秒で処理する高速性能を実現しています。

この記事では、iCAD SXの導入やPCの更新を検討している設計者・設計部門担当者に向けて、iCAD SXの技術的優位性と、そのポテンシャルを引き出すために重要なワークステーションの選定基準（高クロックCPUの重要性など）を、エンジニア視点でわかりやすく解説します。

参考： iCAD SX | iCAD株式会社（外部サイト）

製造業の現場では、設計データの肥大化が深刻な問題となっています。しかし、iCAD SXは独自のCADカーネルにより、高速な処理性能を実現しています。大規模アセンブリでも高速な処理を実現する、その高速処理性能を支える技術について解説します。

2000年代には100万部品への対応が話題となりましたが、2026年現在はさらに進化し、300万部品規模の超大規模アセンブリでも0.2秒で処理可能です。設計者は思考を止めることなく、快適な設計環境で作業を進めやすくなります。

参考： iCAD社の歩み（外部サイト）

多くの3D CADが採用する「B-Rep（境界表現）」に対し、iCAD SXは「CSG（Constructive Solid Geometry：基本形状を組み合わせて立体を表現する方式）」を採用しています。この技術的な違いが、軽さと速さを支える要因となっています。

CSG表現により、iCAD SXは他の3次元CADシステムに比べ約1/50の超軽量データ構造を実現しています。また、300万部品を0.2秒で処理する高速性能を特徴としています。モデリング履歴（ヒストリー）に依存しないデータ構造のため、部品点数が増えた場合でも、処理性能を維持しやすいデータ構造となっています。

参考： iCAD 技術ポータルサイト（外部サイト）

2025年7月に出荷された最新バージョン「V8L4」では、図面更新処理の最適化により、大幅な時間短縮を実現しました。

• 更新時間の短縮： 従来33秒かかっていた処理が0.7秒へ（約97%短縮）
• 実務直結の改善： ボルト・タップ穴の干渉除外機能など

この進化により、設計者の待ち時間を大幅に短縮できるようになりました。日々の業務で繰り返される図面更新の待ち時間が短縮され、より創造的な設計業務に時間を割きやすくなります。

参考： iCAD SX V8L4 | DIPRO（外部サイト）

欧米型の厳密な分業に対し、日本独自の「すり合わせ」を3D上で実現するのがiCADの「融合設計」思想です。メカ・電気・制御の情報を一つの3Dデータに統合し、手戻りを防ぐプロセスを解説します。

メカ設計と同じ3D空間で、盤配置や配線ルート、センサー位置を検討できることは、iCAD SXの大きな強みです。

• 電気設計の効率化： 配線長の自動集計や帳票生成機能により、工数を削減
• 実機レス検証： PLC・ロボットシミュレータと連携し、仮想空間でデバッグを実施

メカとエレキの干渉や、制御プログラムの不具合を設計段階で発見・修正できます。実機製作後のトラブルシューティングを減らし、立ち上げの効率化につながります。

参考： 電気・制御設計支援 | DIPRO（外部サイト）

iCAD SXは、独自の「CAD単体での排他制御」により、同一ファイルを複数人で同時に触るチーム設計が可能です。

DIPROのデータ管理ツール「SOLVEUS」との連携が、設計変更履歴の可視化と並行作業を可能にします。大規模なライン設計でもデータを分割することなく、チーム全体で常に最新のデータを共有しながら作業を進められるため、リードタイムの大幅な短縮につながります。

参考： SOLVEUS | DIPRO（外部サイト）

履歴（ヒストリー）に依存しないダイレクトモデリングは、急な仕様変更や現場からの改善要望に強いという特徴があります。

拘束条件が複雑に絡み合うパラメトリックCADとは異なり、iCAD SXならモデル崩壊のリスクを抑えながら即座に形状修正が可能です。「現場対応力」の高さこそが、変化の激しい製造現場で支持される理由の一つです。

参考： 機能紹介 | iCAD 技術ポータルサイト（外部サイト）

iCAD導入により成果を上げた大手企業の事例を、具体的な数値と共に紹介します。単なるツール導入ではなく、設計プロセスのDXに取り組んだ実例です。

参考： 導入事例 | 富士通（外部サイト）

パナソニック ライフソリューションズ社（現：パナソニック エレクトリックワークス株式会社）では、IOC（Input Output Control）を活用したデジタルツイン環境を構築しました。

• バーチャル検証時間の短縮： 20〜30%短縮
• 開発リードタイム全体： 30〜40%短縮

実機完成前にソフトウェアの品質を高めることで、手戻りを防ぎ、開発期間の大幅な短縮に成功しています。これらの成果は、3Dデータの活用や外部システムとの連携によって実現されています。

参考： パナソニック事例 | 富士通（外部サイト）

荏原製作所では、他社CADからの乗り換えにより、モデリングルールの簡略化と生産準備の前倒しを実現しました。

大規模な半導体製造装置においても、iCAD SXの高速レスポンスがトップダウン設計を可能にしました。全体レイアウトから詳細設計へとスムーズに移行できる環境が設計者の思考を支援し、プロジェクトの成功に貢献しています。

参考： 導入事例 | iCAD 技術ポータルサイト（外部サイト）

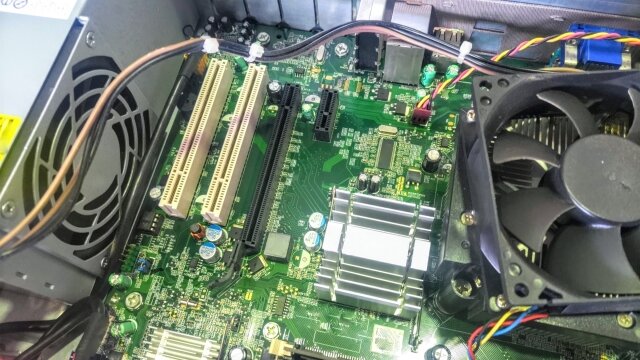

公式の「最小動作要件」と、実務で快適に使うための「推奨スペック」は異なります。ここでは、iCAD SXの特性を踏まえた、ハードウェア選定のポイントを解説します。

参考： 動作環境 | iCAD 技術ポータルサイト（外部サイト）

iCAD SXの操作におけるボトルネックは、多くの場合CPUのシングルスレッド性能です。

コア数が多いサーバー向けCPU（Xeonの一部モデルなど）よりも、1コアあたりの動作周波数が高いCPUを選ぶことが、iCAD SXを快適に操作するためのポイントです。並列処理よりもシングルスレッド性能を重視した選定が求められます。

大規模設備を扱う場合は、将来的な拡張も考慮し、64GB以上のメモリ構成が推奨されます。メモリ不足は処理速度の低下につながるため、将来的な拡張も考慮した余裕のある構成をおすすめします。

参考： iCAD SX | ABKSS（外部サイト）

iCAD SXのPC構成では、CAD用途に適したNVIDIA RTX PROシリーズなどのプロフェッショナル向けGPUも選択肢となります。対応するグラフィックスボードやドライバは、iCAD公式の動作情報を確認することが重要です。

描画性能や安定性を重視する場合は、プロフェッショナル向けGPUも選択肢となります。

参考： 動作環境 | iCAD 技術ポータルサイト（外部サイト）

高性能ワークステーションへの投資は、設計業務の効率化による費用対効果が期待できます。ここでは、ROI（費用対効果）の考え方を解説します。

参考：ワークステーション | サードウェーブ

V8L4による図面更新の時短効果（1回あたり約30秒短縮）や、干渉チェックによる手戻り削減効果を積み上げれば、ワークステーション導入による費用対効果が期待できます。

• 時間短縮： 待ち時間の削減による人件費抑制
• 品質向上： 試作回数の削減による材料費・加工費の削減

これらの効果を十分に引き出すためには、業務内容に適したハードウェア構成を選定することが重要です。

参考： iCAD SX V8L4 | DIPRO（外部サイト）

サードウェーブでは、iCAD SXの利用規模に応じた構成を提案しています。

この記事では、iCAD SXの特長や最新バージョンの進化に加え、性能を十分に引き出すためのPC選定のポイントについて解説しました。

2026年の製造業では、設計・開発のスピードが競争力を左右する要素の一つとなっています。
iCAD SX V8L4の性能を十分に引き出すには、業務内容に応じたハードウェア構成を選定することが重要です。

自社に最適な構成にお悩みの方は、ぜひサードウェーブへご相談ください。
