汎用CAD・BIMソフトウェア VECTORWORKS 2025
当ページ内容は、「Vectorworks 2025 UD2」 を用いて、
ソフトウェアの国内販売元であるベクターワークスジャパン株式会社 により
以下の動作確認を実施しております。
- アプリケーション初回起動時間（当社
指定条件下） - ビューポート更新
- レンダリング動画出力
- レンダリング処理
（シェード / Showcase） - ビューポート更新
- レンダリング動画出力
当ページ内容は、「Vectorworks 2025 UD2」 を用いて、ソフトウェアの国内販売元であるベクターワークスジャパン株式会社 により以下の動作確認を実施しております。
- アプリケーション初回起動時間（当社指定条件下）
- ビューポート更新
- レンダリング動画出力
- レンダリング処理（シェード / Showcase）
- ビューポート更新
- レンダリング動画出力
動作確認済みモデルのご紹介
下記の2モデルで動作確認を行いました。機種は、ミドルレンジCPUでありながら、コア数の多いモデルを選定。

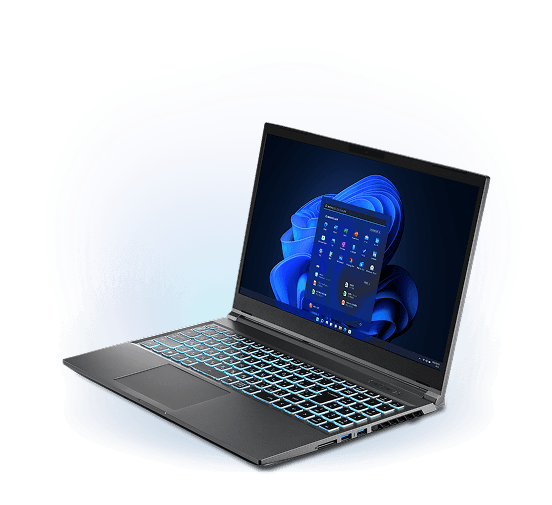

raytrek R5-RL5R
※本製品は販売終了しました
2025年2月時点確認結果
|
|
|---|---|
| OS | Windows 11 Pro 64bit |
| CPU | インテル® Core™ i7-13620H |
| メモリ | 16GB |
| グラフィックス | NVIDIA® GeForce RTX™ 3050 6GB GDDR6 Laptop GPU |
| グラフィックスドライバ | 31.0.15.4619 |
| 画像解像度（推奨） | 2560 x 1440 |
| アプリケーション | Vectorworks2025 UD2 |

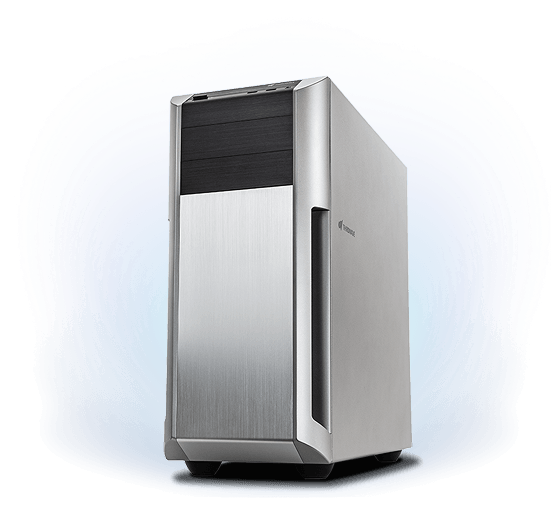

THIRDWAVE BL-C7F35A-01B
※本製品は販売終了しました
2025年2月時点確認結果
|
|
|---|---|
| OS | Windows 11 Pro 64bit |
| CPU | インテル® Core™ i7-14700F |
| メモリ | 32GB |
| グラフィックス | NVIDIA® GeForce RTX™ 3050 6GB GDDR6 |
| グラフィックスドライバ | 32.0.15.6603 |
| 画像解像度（推奨） | 2560 x 1440 |
| アプリケーション | Vectorworks2025 UD2 |
|
raytrek R5-RL5R
※本製品は販売終了しました
2025年2月時点確認結果
|
THIRDWAVE BL-C7F35A-01B
※本製品は販売終了しました
2025年2月時点確認結果
|
|
|---|---|---|
| OS | Windows 11 Pro 64bit | Windows 11 Pro 64bit |
| CPU | インテル® Core™ i7-13620H | インテル® Core™ i7-14700F |
| メモリ | 16GB | 32GB |
| グラフィックス | NVIDIA® GeForce RTX™ 3050 6GB GDDR6 Laptop GPU | NVIDIA® GeForce RTX™ 3050 6GB GDDR6 |
|
グラフィックス ドライバ |
31.0.15.4619 | 32.0.15.6603 |
| 画像解像度（推奨） | 2560 x 1440 | 2560 x 1440 |
| アプリケーション | Vectorworks2025 UD2 | Vectorworks2025 UD2 |
※raytrekブランドは、THIRDWAVEブランドと統合になりました。
数値検証
Vectorworksのアプリケーションでは、動作検証に2025のUpdate Data 2を使用しました。
2モデルで初回アプリケーションの起動時間と6つのレンダリング、アニメーション/動画取り出し処理時間の検証を行ったところ、相対的にデスクトップモデルのほうが、処理時間が早い結果となりました。
|
raytrek R5-RL5R
※本製品は販売終了しました
|
|
|---|---|
| 1回目 | 23秒78 |
| 2回目 | 22秒83 |
| 3回目 | 22秒30 |
|
THIRDWAVE BL-C7F35A-01B
※本製品は販売終了しました
|
|
|---|---|
| 1回目 | 18秒46 |
| 2回目 | 18秒40 |
| 3回目 | 17秒50 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B
※本製品は販売終了しました
|
|
|---|---|---|
| 1回目 | 23秒78 | 18秒46 |
| 2回目 | 22秒83 | 18秒40 |
| 3回目 | 22秒30 | 17秒50 |
※raytrekブランドは、THIRDWAVEブランドと統合になりました。
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 8秒85 | 6秒30 |
| 解像度300dpi | 10秒26 | 10秒10 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 4分33秒 | 3分22秒 |
| 解像度300dpi | 40分17秒 | 30分10秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 30秒 | 22秒 |
| 解像度300dpi | 3分14秒 | 2分54秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 30分30秒 | 19分29秒 |
| 解像度300dpi | 1時間21分48秒 | 1時間2分41秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 14分14秒 | 9分37秒 |
| 解像度300dpi | 1時間35分53秒 | 1時間11分04秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 最高品質 4K | 1時間8分16秒 | 57分02秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 解像度72dpi | 10秒45 | 9秒 |
|
raytrek R5-RL5R
※本製品は販売終了しました
|
THIRDWAVE BL-C7F35A-01B ※本製品は販売終了しました |
|
|---|---|---|
| 高品質 1920×1080 | 22分38秒 | 17分54秒 |
ソフトウェア概要

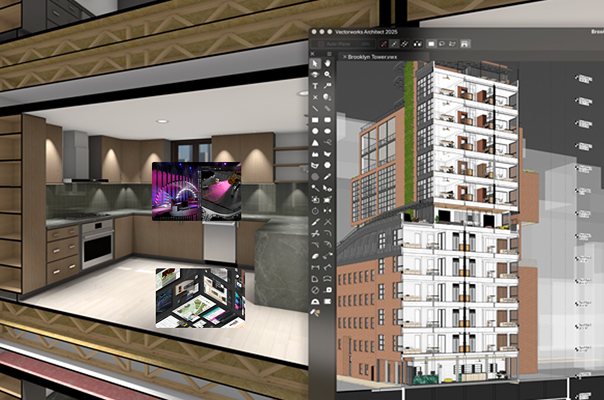

Vectorworks ソフトウェアラインアップ
すべての機能が搭載された最上位パッケージ
Architect
BIM・インテリア設計向けのパッケージ
Landmark
都市計画・造園設計向けのパッケージ
Spotlight
エンターテインメント設計向けのパッケージ
Fundamentals
2D/3D作図機能、レンダリング、3Dビジュアライズ能などベーシックなパッケージ
Vectorworks 主な機能一覧
| 2D製図機能 | 線・図形・寸法・ハッチング・注釈などを直感的に作図。Jw_cadやAutoCADとの互換性あり。 |
|---|---|
| 3Dモデリング | Parasolidモデリングカーネルを採用し、ソリッド・サーフェス・NURBSなど多様な形状表現が可能。 |
| BIM設計支援 | 建築・ランドスケープ・舞台設計などに対応。IFC形式で他BIMソフトと連携可能。 |
| レンダリング機能 | Cinema 4Dベースの「CinemaRender」により高品位なビジュアライズが可能。 |
| プレゼン機能 | パース・アニメーション・360度ビュー・AR/VR連携などでクライアント提案力を強化。 |
| データ管理 | 属性・レイヤ・クラス管理、表計算・数量拾い出し、リソースマネージャによる素材管理。 |
| マルチビュー表示 | 複数画面で図面・モデルを同時表示。設計効率を向上。 |
| クラウド連携 | Nomad（iOSアプリ）でモバイル閲覧・レビューが可能。Bluebeamとの接続も対応。 |
動作環境
ラインアップによってメーカー推奨環境が異なります。
メーカーページでご確認ください
スタンドアロン版（永続ライセンス / サブスクリプション）
| エントリー | ミドル（推奨） | ハイエンド | |
|---|---|---|---|
| 目安となるデータの規模 |
2D図面 簡単な3Dモデリング |
詳細な2D図面 詳細な3Dモデリング 小中規模BIM レンダリング |
詳細な2D図面 非常に複雑かつ詳細な3Dモデリング 大規模BIM レンダリング Showcase機能を利用したプリビズ |
| CPU | Intel Core i5、または AMD Ryzen 5、またはそれと同等以上のもの | 6コア以上搭載で2GHz以上の Intel Core i7、または AMD Ryzen 7、またはそれと同等以上のもの | 8コア以上搭載で3GHz以上の Intel Core i7、または AMD Ryzen 7、またはそれと同等以上のもの |
|
GPU （グラフィックカード） |
2GB以上のVRAM、DirectX 11 互換 | 4GB以上のVRAM、DirectX 11 互換 | 8GB以上のVRAM、DirectX 11 互換 |
| システムメモリ（RAM） | 8GB以上 | 16GB以上 | 32GB以上 |
| GPUメモリ | 2GB | 4GB | 8GB |
| OS | Windows 11 | Windows 11 | Windows 11 |
| 画面の解像度 | 1440 × 900 以上 | 1920 × 1080 以上 | 1920 × 1080 以上 |
・記載されている情報は2024年12月現在のものです。
・Vectorworksを導入する前にご使用のパソコン上で正常に動作するか、評価版を使用して確認することをお薦めします。
VECTORWORKSと連携する
代表的なソフトウェア
VECTORWORKSと連携する代表的なソフトウェアをご紹介いたします。
各ソフトウェアを同時に動かす場合、CPUやGPUの性能、メモリ等のスペックによって処理時間が大きく変わってきます。
連携するソフトウェアを確認の上、各メーカーで公開しているスペックよりもアップグレードすることをおすすめいたします。
| ソフトウェア名 | 用途・連携内容 | 備考 |
|---|---|---|
| Autodesk Revit | BIMデータの相互変換（IFC形式） | 建築設計とのBIM連携で使用頻度高 |
| SketchUp | モデリングデータのインポート・エクスポート | 直感的な3Dモデリングとの連携に便利 |
| Cinema 4D | 高度なレンダリング・アニメーション制作 | VectorworksにCinewareエンジン搭載 ① |
| Lumion | リアルタイムレンダリング | 3Dモデルをエクスポートしてビジュアライズ |
| Twinmotion | 建築ビジュアライゼーション | FBX経由での連携が一般的 |
|
Adobe Photoshop / Illustrator |
図面やプレゼン資料の仕上げ | 画像・図面の加工やレイアウトに活用 |
| AutoCAD (DWG/DXF) | 図面データのやり取り | 建築・土木業界での標準フォーマット |
| Bluebeam Revu | PDFベースの図面レビュー・マークアップ | 建設現場での確認・共有に活用 |
| Rebro | 設備設計との連携（IFC経由） | 特に日本の建築業界での連携が多い ② |
| SimTread | 群集シミュレーション | Vectorworks上で動作するプラグイン ③ |

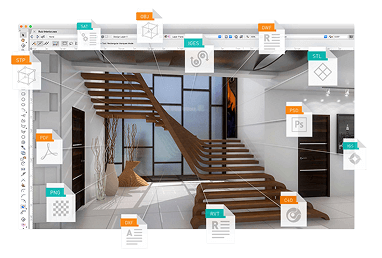

データ形式での連携
- IFC（Industry Foundation Classes）：BIMデータの標準形式。RevitやRebroとの連携に使用。
- DWG/DXF：AutoCADとの図面データ交換に使用。
- FBX/OBJ/3DS：3Dモデリング・レンダリングソフトとの連携に使用。
- PDF/PNG/JPG：プレゼン資料や図面出力に活用。
Vectorworksは多様な業界に対応する汎用CAD/BIMソフトであるため、プロジェクトのフェーズや関係者の使用ソフトに応じて柔軟に連携できるのが強みです。実務面では、建築設計（Revit）・ビジュアライゼーション（Lumion, Twinmotion）・プレゼン（Adobe製品）と併用されています。
引用：Co-pilot（vectorworks公式サイト）
サードウェーブ推奨パソコン※2026年7月時点の販売ラインアップ時
検証機と同等、またはそれ以上のモデルをご紹介します。グラフィックボードの種類とVRAMの違いで、処理速度が変わってきます。
下記モデルは、グラフィックボードにDisplayPortが3つあるため、マルチモニター利用も可能です。
3DCAD業務を快適に処理する
スタンダードモデル
エアーフロー設計の4C筐体に水冷式ファンを搭載。
Core Ultra 7 シリーズ2とGeForce RTX 5060 Ti 16GBの組み合わせ。
THIRDWAVE
BL-C7F56C-01B
Pro
Core Ultra 7
265F
GeForce
RTX 5060 Ti
16GB
(8GBx2)
メモリ・SSDなどカスタマイズが可能です
3DCAD業務を快適に処理する
エキスパートモデル
エアーフロー設計の4C筐体に水冷式ファンを搭載。
Core Ultra 7 シリーズ2とGeForce RTXシリーズ5080 16GBの組み合わせ
THIRDWAVE
BL-C7F58A-01B
Pro
Core Ultra 7
265F
GeForce
RTX 5080
16GB
(16GBx2)
メモリ・SSDなどカスタマイズが可能です
3DCAD業務を快適に処理する
ハイエンドモデル
エアーフロー設計の4C筐体に水冷式ファンを搭載。Core Ultra 9 シリーズ2とGeForce RTXシリーズ最高峰の 5090 32GBの組み合わせ
THIRDWAVE
BL-C9K59A-01B
Pro
Core Ultra 9
285K
GeForce
RTX 5090
32GB
(16GBx2)
メモリ・SSDなどカスタマイズが可能です
